| 中頻爐煙氣量計算
1、污染因素分析
2、煙氣量的計算
煙氣量的大小取決于冶煉工藝和排煙罩的形式。經計算二臺中頻爐的排風量列入計算：
1T中頻爐工作臺大小和吸塵罩一樣尺寸1*1M
2T中頻爐工作臺大小和吸塵罩一樣尺寸1.2*1.2M
1T中頻路處理風量計算：
Q=3600*1.4*P*H*V=3600*1.4*4*1.5*0.75=22680M3/H
2T中頻路處理風量計算：
Q=3600*1.4*P*H*V=3600*1.4*4.8*1.5*0.75=27216M3/H
3、 排風機風壓得計算
上述煙氣量計算已知，熱處理中頻爐工況煙氣量23000 m3/h、27000 m3/h。系統阻力：排煙罩200Pa＋管道300Pa＋布袋除塵器1500 Pa＋余壓400Pa=2400Pa。
污染物分析:
A、 煙塵
根據同類廠的測試，煙塵初始濃度1200-1400 mg/m3，煙氣黑度3-5級（林格曼級）。
B、 煙氣溫度
煙氣被排煙罩捕獲后已混入大量的冷空氣，進入管道的混合煙氣溫度＜100℃。
治理工藝流程
本次設計方案采用：兩臺熱處理中頻爐各用一臺袋式除塵器，按2t出鋼量設計，兩臺熱處理中頻爐分別采用頂吸罩排煙工藝。
熱處理中頻爐在冶煉時段使用排煙效果好、受橫向氣流影響小的鉗型排煙罩，煙氣捕集效率＞96。 煙氣經排煙罩捕集后，經管道進入分室在線脈噴自動清灰布袋除塵器，而后干凈的氣體由排風機引出排放，
除塵器選型：
1T電爐選用洛通環保生產的FMD64-5型氣箱脈沖除塵器可滿足該工況。
2T電爐選用洛通環保生產的FMD64-6型氣箱脈沖除塵器可滿足該工況。

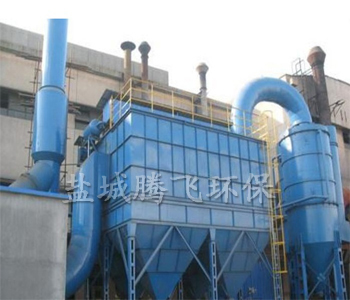

除塵站（布袋除塵器）設計
熱處理中頻爐煙塵粒徑細，粘度大，附著力強，這些特性給濾袋清灰?guī)砝щy。采用一般布袋除塵器清灰效果差而會造成糊袋。需采用效果好的“氣箱脈沖離線清灰布袋除塵器”，濾料選用防油防水易清灰滌綸針剌氈。濾袋清灰為全自動控制。
布袋除塵器除塵效率99，除塵后的煙塵排放濃度14mg/m3,小時排放煙塵量0.077kg/h。上述指標低于國家排放標準。濾袋的使用壽命1年以上
配電與自動控制
主排風機采用降壓啟動。布袋除塵器選用定時或定壓自動控制和B警顯示。
以上方案為節選，更詳細的方案請聯系鹽城騰飛環保公司。
